Phanh đĩa dòng GMX

Phanh đĩa dòng GMX

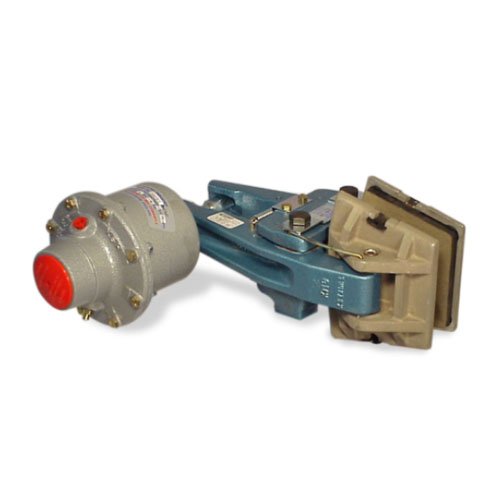

Dòng kẹp phanh đĩa Twiflex GMX tương tự như dòng MX nhưng có diện tích pad lớn hơn. Các model GMX25, GMX30 và GMX40 thích hợp sử dụng với đĩa có độ dày lần lượt là 25.4mm, 30mm và 40mm. Kẹp phanh SGMX chỉ thích hợp sử dụng với đĩa dày 25.4mm. Đường kính đĩa tối thiểu là 610mm.

Kẹp phanh GMX/SGMX có thể sử dụng với bất kỳ dòng bộ điều khiển nào của Twiflex và có cơ chế liên kết được cấp bằng sáng chế để đảm bảo pad mòn đều.

Thông thường một hoặc hai kẹp phanh được sử dụng cho mỗi đĩa, nhưng số lượng có thể tăng tùy theo kích thước đĩa. Phanh có thể được đặt ở bất kỳ góc nào xung quanh chu vi đĩa, nhưng lý tưởng nhất là được gắn theo chiều ngang (tức là ở vị trí 3 giờ hoặc 9 giờ). Nếu góc gắn kẹp phanh lớn hơn 10° so với chiều ngang, hoặc trong các ứng dụng trục đứng, nó nên được lắp với bộ kit gắn nghiêng hoặc liên kết cân bằng. Một loạt các đĩa phanh có sẵn từ Twiflex (xem các bộ đĩa và hub).

Đối với hoạt động khí nén, sử dụng khí nén khô, lọc và không bôi trơn. Phanh khí nén yêu cầu một van điều khiển, hoạt động bằng tay hoặc bằng tín hiệu khí nén hoặc điện.

Các thông số được hiển thị trên đồ thị dựa trên pad phanh đã được làm giường và điều kiện đầy đủ với hệ số ma sát danh nghĩa μ = 0.4. Phanh đĩa Twiflex phải được sử dụng với pad phanh không chứa asbestos của Twiflex.

Bán kính hiệu quả của đĩa = bán kính thực tế (m) – 0.06m.
